| cihaz uygulaması |
Dağıtım |
|
|---|---|---|
| seri |
Acti 9 |
|
| ürün adı |

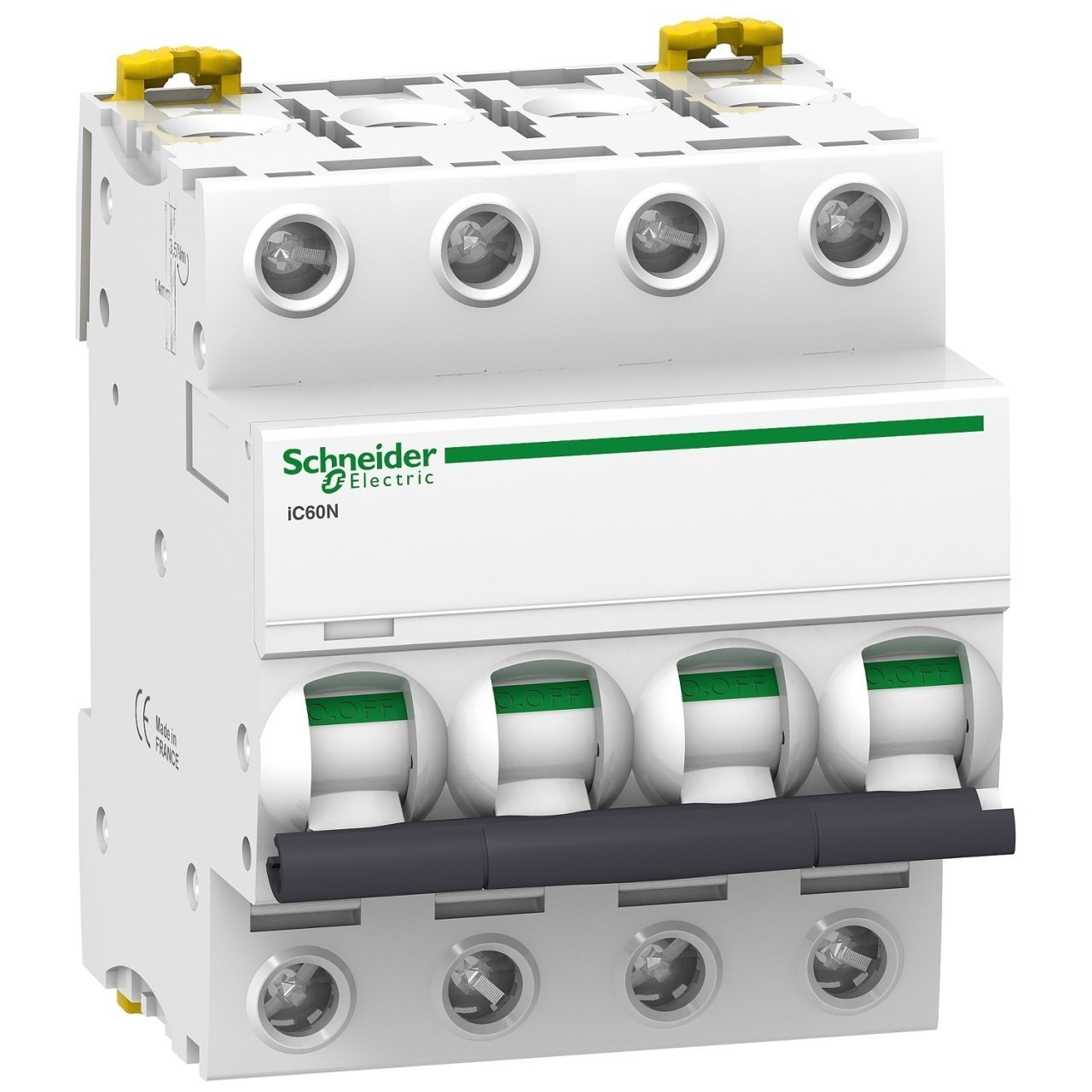

Acti 9 iC60 |
|
| Ürün ya da bileşen tipi |
Minyatür devre kesici |
|
| Ürün grubu |
IC60N |
|
| Kutup tanımı |
4P |
|
| korumalı kutupların sayısı |
4 |
|
| [In] nominal akım |
25 A |
|
| Şebeke tipi |
AC DC |
|
| açma birimi teknolojisi |
Termal manyetik |
|
| eğim kodu |
C |
|
| kesme kapasitesi |
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 36 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 36 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2 |
|
| kullanım kategorisi |
Kategori A 'e uygunEN 60947-2 Kategori A 'e uygunIEC 60947-2 |
|
| yalıtıma uygunluk |
Evet 'e uygunEN 60898-1 Evet 'e uygunEN 60947-2 Evet 'e uygunIEC 60898-1 Evet 'e uygunIEC 60947-2 |
|
| Standartlar |
EN 60947-2 EN 60898-1 IEC 60898-1 IEC 60947-2 |
| Şebeke frekansı |
50/60 Hz |
|
|---|---|---|
| manyetik açma limiti |
8 x In +/- % 20 |
|
| [Ics] nominal hizmet kesme kapasitesi |
15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz 15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz 27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz 27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz 6000 A 100 % 'e uygunEN 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz 10 kA 100 % 'e uygunIEC 60947-2 - 180...250 V DC 10 kA 100 % 'e uygunEN 60947-2 - 180...250 V DC |
|
| sınırlama sınıfı |
3 'e uygunEN 60898-1 3 'e uygunIEC 60898-1 |
|
| [Ui] nominal yalıtım voltajı |
500 V AC 50/60 Hz 'e uygunEN 60947-2 500 V AC 50/60 Hz 'e uygunIEC 60947-2 |
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN 60947-2 6 kV 'e uygunIEC 60947-2 |
|
| kontak konum göstergesi |
Evet |
|
| Kontrol tipi |
Geçiş |
|
| Cihaz üzerii sinyalizasyon |
Açma göstergesi |
|
| Montaj tipi |
Sabit |
|
| montaj desteği |
DIN rayı |
|
| comb busbar dağıtım bloğu uyumluluğu |
Üst veya alt: EVET |
|
| 9 mm vida adımı |
8 |
|
| Yükseklik |
85 mm |
|
| Genişlik |
72 mm |
|
| Derinlik |
78,5 mm |
|
| Ürün ağırlığı |
0,5 kg |
|
| renk |
Beyaz |
|
| Mekanik dayanıklılık |
20000 cycles |
|
| elektrik dayanıklılığı |
10000 cycles |
|
| bağlantılar - terminaller |
Tek terminal (üst veya alt) 1…25 mm² esnek Tek terminal (üst veya alt) 1…16 mm² sert |
|
| tel sıyırma uzunluğu |
14 mm için üst veya alt baglanti |
|
| sıkma torku |
2 N.m üst veya alt |
|
| toprak kaçağı koruması |
Ayrı blok |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 IP20 'e uygunEN 60529 |
|
|---|---|---|
| kirletme derecesi |
3 'e uygunEN 60947-2 3 'e uygunIEC 60947-2 |
|
| aşırı gerilim kategorisi |
IV |
|
| tropik iklim |
2 'e uygunIEC 60068-1 |
|
| bağıl nem |
95 % -de 55 °C |
|
| çalışma yüksekliği |
0...2000 m |
|
| Nominal çalışma ortam sıcaklığı |
-35…70 °C |
|
| Depolama ortam koşulları |
-40…85 °C |
| Sürdürülebilir teklif durumu |
Green Premium ürünü |
|
|---|---|---|
| REACh Düzenlemesi | ||
| REACh, SVHC içermez |
Evet |
|
| EU RoHS Direktifi |
Uyumlu EU RoHS Bildirisi |
|
| Toksik ağır metal içermez |
Evet |
|
| Cıva içermez |
Evet |
|
| RoHS muafiyet bilgileri | ||
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı Proaktif Çin RoHS beyanı (Çin RoHS yasal kapsamı dışında) |
|
| Çevre Beyanı | ||
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. |
