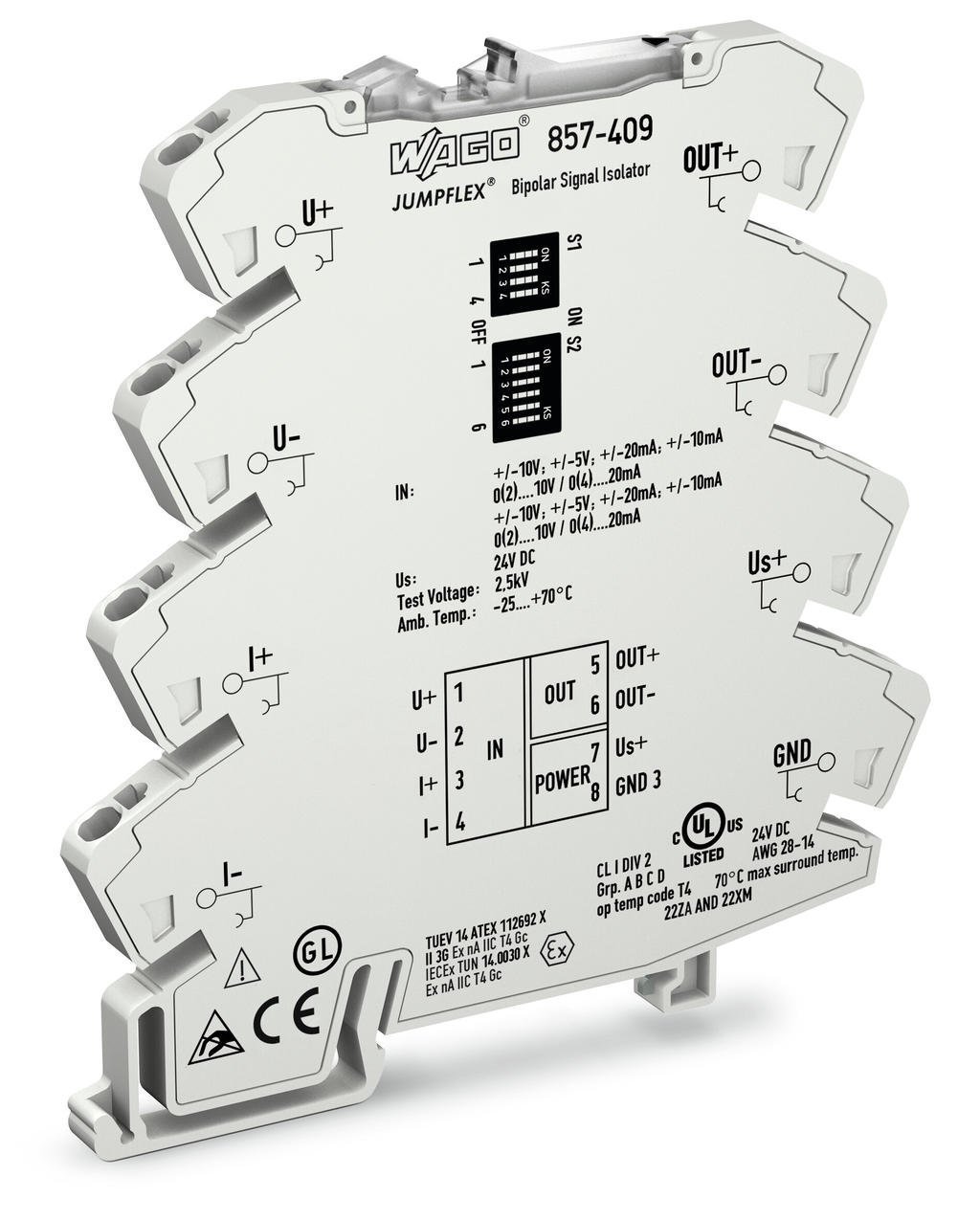

857-409 Bipolar izolasyon kuvvetlendirici

Bipolar izolasyon kuvvetlendiricisi analog, unipolar ve bipolar, standart sinyalleri dönüştürür. Ayrıca standart analog sinyalleri yükseltir, filtreler ve elektriksel olarak yalıtır.

Özellikler:

• Resetlenebilir sigorta aracılığıyla giriş aşırı akım koruması
• Tüm ölçüm aralığı boyunca sıfır/açıklık ayarı
• Ölçme aralıkları arasındaki değişim kalibrelidir
• Girişte/çıkışta analog, tek kutuplu ve iki kutuplu, standart sinyaller
• Değiştirebilir maks. çalışma frekansı
• Kırpma özelliği analog standart sinyalin üst aralık değerlerine sınırlanmasına izin verir
• EN 61140'a göre 2,5 kV test gerilimiyle güvenli, 3 yollu yalıtım
• Ayrıntılar
  Teknik veri

  Yapılandırma

  Yapılandırma seçenekleri

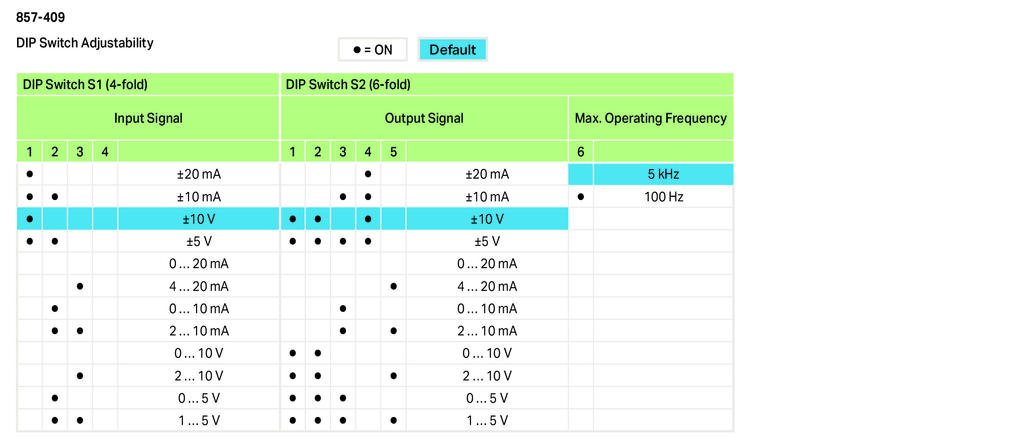

  DIP anahtarları

  Giriş

  Giriş sinyali türü	Gerilim Akımı
  Giriş sinyali voltajı	± 5 V; 0 ... 5 V; 1 ... 5 V; ± 10 V; 0 ... 10 V; 2 ... 10 V
  Giriş sinyali, akım	± 10 mA; 0… 10 mA; 2… 10 mA; ± 20 mA; 0… 20 mA; 4… 20 mA
  Giriş direnci (giriş / akım)	≤ 50 Ω (yaklaşık)
  Giriş direnci (giriş / voltaj)	1 MΩ (yaklaşık)
  Maks. giriş sinyali	50 mA
  Maks. giriş gerilimi	32 V
  Sıfır/açıklık ayarı	üst aralık değerinin ±%5'i

  Daha az

  Çıktı

  Çıkış sinyali türü	Akım Gerilimi
  Çıkış sinyali voltajı	± 5 V; 0 ... 5 V; 1 ... 5 V; ± 10 V; 0 ... 10 V; 2 ... 10 V
  Çıkış sinyali akımı	± 10 mA; 0… 10 mA; 2… 10 mA; ± 20 mA; 0… 20 mA; 4… 20 mA
  Yük empedansı (çıkış / voltaj)	≥ 2 kΩ
  Yük empedansı (çıkış / akım)	600 Ω
  Artık dalgalanma	≤ 10 mV (rms)

  Daha az

  Sinyal işleme

  Maks. Alan sayısı çalışma frekansı	100 Hz / 5 kHz (DIP anahtarı ile yapılandırılabilir)
  Adım yanıt türü.	3,5 ms (100 Hz); 60,000000000000005 µs (5 kHz)

  Ölçüm hatası

  İletim hatası	≤ Üst aralık değerinin% 0,1'i
  Sıcaklık katsayısı	% 0,01 0,01 / K

  Güç kaynağı

  Güç kaynağı türü	24 VDC
  Nominal besleme gerilimi U S	DC 24 V
  Besleme gerilimi aralığı	±30 %
  Besleme geriliminde akım tüketimi	≤ 25 mA

  Güvenlik ve koruma:

  Koruma sınıfı

  IP20

  Test gerilimi

  Test voltajı (giriş / çıkış / besleme)

  AC 2,5 kV; 50 Hz; 1 min

  Bağlantı verisi

  Bağlantı teknolojisi	CAGE CLAMP ® S
  Tek damarlı boylar	0,08… 2,5 mm² / 28… 14 AWG
  İnce bükümlü kablolar	0,34… 2,5 mm² / 22… 14 AWG
  Sıyırma uzunluğu	9… 10 mm / 0,35… 0,39 inç

  Geometrik Veriler

  Genişlik	6 mm / 0,236 inç
  DIN rayın üst kenarından yükseklik	97,8 mm / 3,85 inç
  Derinlik	94 mm / 3.701 inç

  Mekanik Veri

  Montaj tipi

  DIN 35 ışını

  Malzeme Verileri

  Ağırlık

  38,4 g

  Çevresel Gereklilikler

  Çevreleyen hava (çalışma) sıcaklığı	-25… 70 ° C
  Çevreleyen hava (depolama) sıcaklığı	-40… 85 ° C

  Uygunluk işareti	BU
  EMC'nin parazite karşı bağışıklığı	EN 61000-6-2
  EMU:   1 - enterferans emisyonu	EN 61000-6-3

  Ticari Veri

  Ürün grubu	6 (Arayüz Elektroniği)
  SAP'den ambalaj tipi	sırt çantası
  Menşei ülke	NIN-NİN
  GTIN	4045454828493
  Gümrük Tarife numarası	85437090300

•
