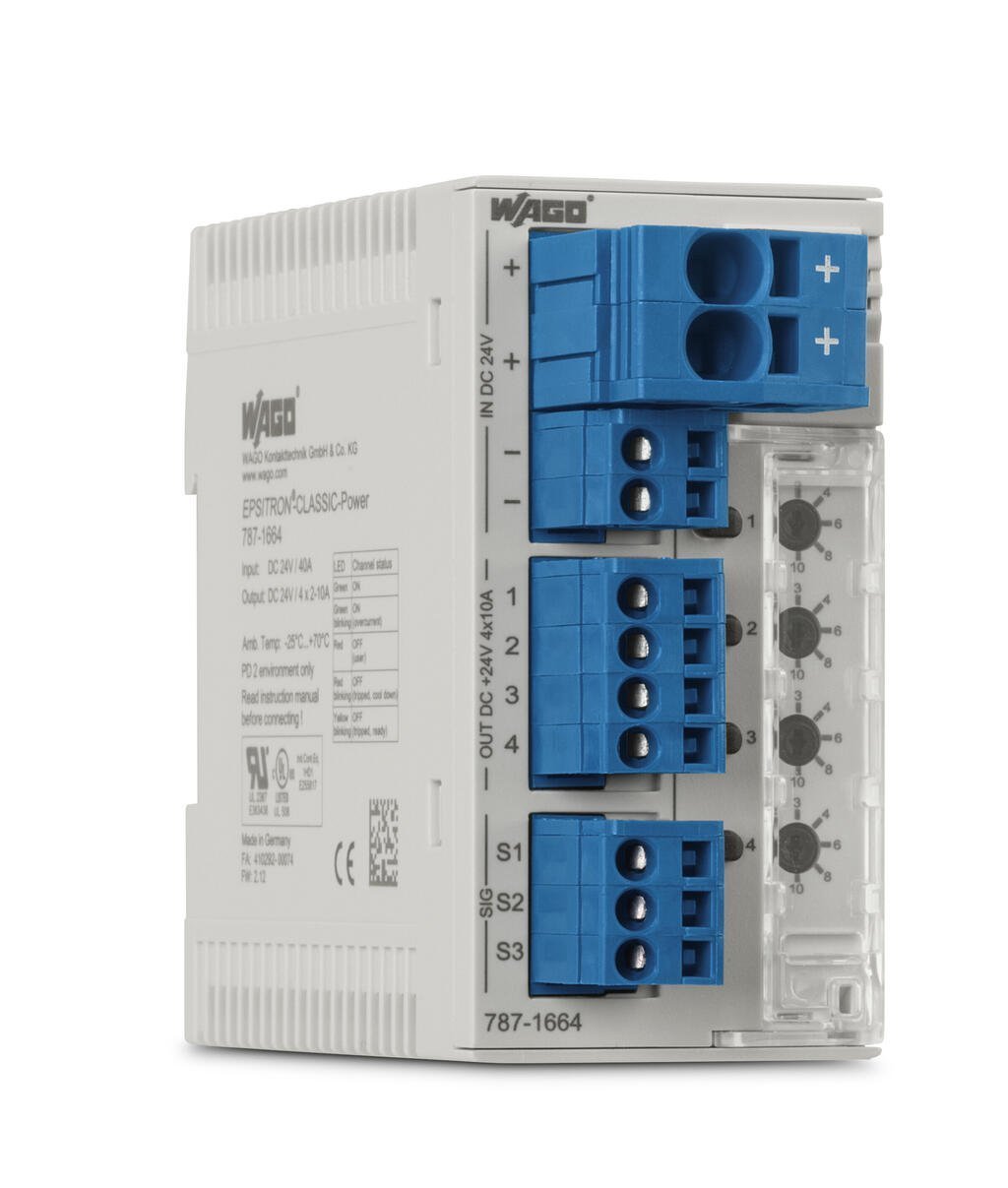

787-1664 Ayarlanabilir elektronik sigorta 4 kanallı 24 VDC giriş gerilimi ayarlanabilir 2-10 A
WAGO

787-1664 Ayarlanabilir elektronik sigorta 4 kanallı 24 VDC giriş gerilimi ayarlanabilir 2-10 A

%50
6.631,20 TL
13.262,40 TL
(Kdv dahil)
Kategori
Elektronik Devre Kesiciler
Marka
WAGO
Stok Kodu
787-1664
Fiyat
307,00 EUR + KDV
* 642,12 TL den başlayan taksitlerle!
Adet
SEPETE EKLE
HEMEN AL
Hızlı Gönderi
Sınırlı Stok
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
  • 4 kanallı yerden tasarruf sağlayan elektronik devre kesici
  • 2–10 A nominal akım, kapaklı seçici düğme üzerinden her kanal için ayarlanabilir
  • Açma kapasitesi > 50000 μF, kanal başına
  • Kanal başına bir adet aydınlatmalı üç renkli düğme açıp kapamayı, sıfırlamayı ve yerinde arıza teşhisini kolaylaştırır
  • Kanalların zaman gecikmeli olarak anahtarlanması
  • Trip mesajı (toplam sinyali)
  • Pals sırası aracılığıyla her kanal için durum mesajı
  • Uzak giriş pals sırası aracılığıyla trip eden kanalları sıfırlar veya istenilen sayıda kanalı açıp kapatır.
Ayrıntılar
Teknik veri
Giriş
Nominal giriş gerilimi U i nom DC 24 V
Giriş Gerilimi Aralığı DC 18 ... 30 V
Çıktı
Toplam kanal sayısı (modül) 4
Nominal çıkış gerilimi U o nom 4 adet DC 24 V
Çıkış voltaj aralığı DC 18… 30 V (U i - voltaj düşüşü (
Gerilim düşümü ≤ 200 mV (Giriş (+))
Nominal çıkış akımı I o nom 4 x 2/3/4/6/8/10 A (seçici anahtar ile her kanal için ayarlanabilir)
Fabrika ön ayarı DC 10 A; açıldı
Gezi zamanı 16 ms… 100 s (Yüke bağlı)
Açma kapasitesi Kanal başına> 50000 µF
Açma davranışı Zaman geciktirmeli kanal değiştirme (yüke bağlı, min. 50 ms / maks. 5 sn)
Aktif akım sınırlaması Hayır
Daha az
Sinyal ve iletişim
Göstergeler 4 x LED (yeşil/kırmızı/turuncu)
1 x remote input (S1)
2 x active signal output (S2, S3)
Çalışma göstergesi LED yeşil (kanal TAMAM)
LED kırmızı (açılmış kanal)
Uzaktan giriş Min. 15… 30 VDC puls ile tüm devreden çıkan kanalların yeniden etkinleştirilmesi. 500 ms.
Darbe dizisi ile herhangi bir sayıda kanalı açma / kapama.

Verim/Güç Kayıpları:
Güç kaybı P v ≤ 0,84 W (yüksüz); ≤ 10 W (4 x 10 A)
Verimlilik 99 %

Sigorta Koruması:
Dahili sigorta Kanal başına 15 AT
Güvenlik ve koruma:
İzolasyon gerilimi (konektörler-yuva) DC 0,5 kV
Koruma sınıfı III
Koruma sınıfı IP20 (EN 60529 için)
Ters gerilim koruması hayır
Geri besleme gerilimi ≤ DC 35 V
Geçici koruma, birincil Bastırıcı diyot, 33 V
Tekli kanalların paralel çalışması izin verilmez
Seri bağlantı hayır
MTBF > 500000 saniye
Daha az
Bağlantı verisi
Bağlantı tipi (1) Giriş (+)
Bağlantı teknolojisi CAGE CLAMP ® S
WAGO terminali WAGO 831 Serisi
Tek damarlı boylar 0,5… 10 mm² / 20… 8 AWG
İnce bükümlü kablolar 0,5… 10 mm² / 20… 8 AWG
Sıyırma uzunluğu 13… 15 mm / 0,51… 0,59 inç
Bağlantı tipi (2) Giriş (-); Çıktı; Sinyalleşme
Bağlantı tipi 2 CAGE CLAMP ®
WAGO terminal 2 WAGO 721 Serisi
tek damarlı, bağlanabilir 0,08… 2,5 mm² / 28… 12 AWG
ince bükümlü, bağlanabilir 0,08… 2,5 mm² / 28… 12 AWG
Sıyırma uzunluğu 8… 9 mm / 0,31… 0,35 inç
Daha az
Geometrik Veriler
Genişlik 45 mm / 1.772 inç
Yükseklik 90 mm / 3.543 inç
DIN-35 rayın üst kenarından itibaren uzunluk 115,5 mm / 4,547 inç
Mekanik Veri
Montaj tipi DIN 35 ışını
Malzeme Verileri
Ağırlık 170 g
Çevresel Gereklilikler
Çevreleyen hava (çalışma) sıcaklığı -25… 70 ° C
Çevreleyen hava (depolama) sıcaklığı -25… 85 ° C
Bağıl nem % 5… 96 (yoğuşmaya izin verilmez)
Kapasite düşüşü ≥ +50 °C: kullanma kılavuzuna bakınız
Kirlilik derecesi 2
Uygunluk işareti BU
Standartlar/spesifikasyonlar UL 508, UL 2367, GL, EN 60950, EN 61000-6-2, EN 61000-6-3
Ticari Veri
Ürün grubu 6 (Arayüz Elektroniği)
SAP'den ambalaj tipi KUTU
Menşei ülke NIN-NİN
GTIN 4050821502609
Gümrük Tarife numarası 85363010900

787-1664
