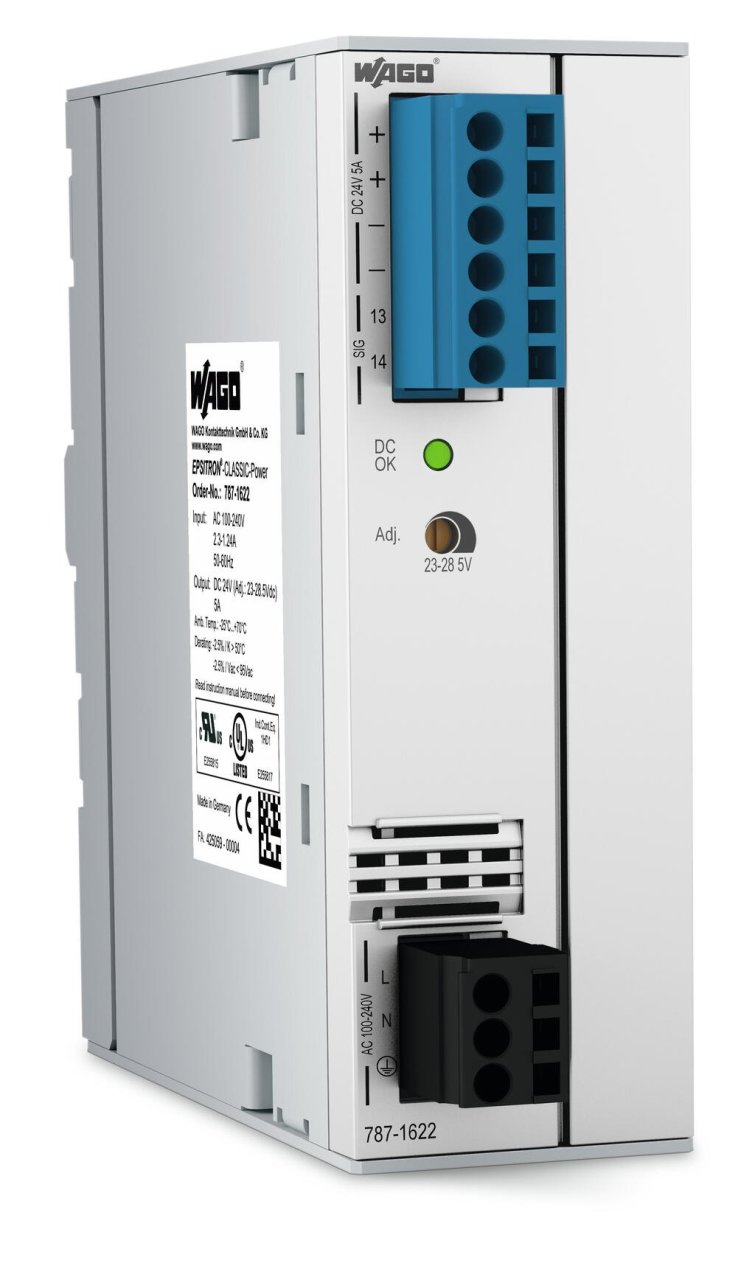

787-1622 Klasik Anahtarlamalı mod güç kaynağı; 1 fazlı
WAGO

787-1622 Klasik Anahtarlamalı mod güç kaynağı; 1 fazlı

%50
12.087,90 TL
24.175,80 TL
(Kdv dahil)
Kategori
Klasik Seri AC/DC Güç Kaynağı
Marka
WAGO
Stok Kodu
787-1622
Fiyat
407,00 EUR + KDV
* 1.170,51 TL den başlayan taksitlerle!
Adet
SEPETE EKLE
HEMEN AL
Stok Sorunuz
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
  • Primer anahtarlamalı mod güç kaynağı ünitesi
  • Koruma sınıfı I cihazlar için uygun
  • Yatay monte edildiğinde doğal konveksiyon soğutma
  • Şalt panolarında kullanılmak üzere mahfazalı
  • Entegre TopBoost, devre kesicilerle sekonder taraf koruması sağlar
  • DC OK kontağı
  • Hem paralel hem de seri çalışma için uygun
  • EN 60950-1 / UL 60950-1'e uygun elektrik yalıtımlı çıkış gerilimi (SELV)

  • Ayrıntılar
    Teknik veri
    Giriş
    Aşamalar 1
    Nominal giriş gerilimi U i nom 1 adet AC 100… 240 V
    Giriş Gerilimi Aralığı AC 85 ... 264 V; DC 120 ... 372 V
    Giriş voltajı değer kaybı % -2,5 / V (<97 VAC)
    Nominal şebeke frekans aralığı 44 … 66 Hz; 0 Hz
    Giriş akımı ben i ≤ 1,24 A (230 VAC); ≤ 2,3 A (100 VAC)
    Deşarj akımı ≤ 1 mA
    Ani akım ≤ 30 A
    Güç faktörü düzeltmesi (PFC) Pasif
    Şebeke kesintisi bekleme süresi ≥ 80 ms (230 VAC); ≥ 10 ms (100 VAC)

    Çıktı
    Nominal çıkış gerilimi U o nom DC 24 V (SELV)
    Çıkış voltaj aralığı DC 23… 28,5 V (ayarlanabilir)
    Fabrika ön ayarı DC 24 V
    Nominal çıkış akımı I o nom 5 A (24 VDC)
    Nominal çıkış gücü 120 W.
    Ayar doğruluğu ≤ 1 %
    Artık dalgalanma ≤ 30 mV (tepeden tepeye)
    Akım sınırlaması 1.1 x I a tipik
    Aşırı yük davranışı Sabit akım

    Sinyal ve iletişim
    Göstergeler 1 x LED DC OK (yeşil)
    1 x DC OK kontağı (kontak oluştur; maks. 30 V AC / DC, 1 A)
    Çalışma göstergesi LED yeşil (Vo)

    Verim/Güç Kayıpları:
    Güç kaybı P v ≤ 1,2 W (230 VAC; yüksüz); ≤ 14,6 W (230 VAC; nominal yük)
    Maks. Alan sayısı güç kaybı P v maks. 19,4 W (100 VAC / 24 VDC; 5 A)
    Verimlilik 89 %

    Sigorta Koruması:
    Dahili sigorta T 4 A / 250 V
    Harici sigorta (gerekli) DC giriş voltajı için harici bir DC sigorta gereklidir
    Harici sigorta Devre kesiciler 6 A, 10 A, 16 A, karakteristik: B veya C
    Güvenlik ve koruma:
    İzolasyon gerilimi (PRI-SEC) DC 4,242 kV
    İzolasyon gerilimi (PRI-GND) DC 2,2 kV
    İzolasyon gerilimi (SEC-GND) DC 0,7 kV
    Koruma sınıfı ben
    Koruma sınıfı IP20 (EN 60529 için)
    Geri besleme gerilimi ≤ DC 35 V
    Aşırı gerilim kategorisi yl
    Geçici koruma, birincil Varistör
    Aşırı gerilim koruması, ikincil Dahili koruma iVDCe devresi
    ≤ 41 VDC (hata durumunda)
    Kısa devre koruması evet
    Yüksüz emniyeti Evet
    Paralel çalışma evet
    Seri bağlantı Evet
    MTBF > 500000 saniye

    Bağlantı verisi
    Bağlantı tipi (1) Giriş / Çıkış / Sinyal
    Bağlantı teknolojisi CAGE CLAMP ®
    WAGO terminali WAGO 721 Serisi
    Tek damarlı boylar 0,08… 2,5 mm² / 28… 12 AWG
    İnce bükümlü kablolar 0,08… 2,5 mm² / 28… 12 AWG
    Sıyırma uzunluğu 8… 9 mm / 0,31… 0,35 inç

    Geometrik Veriler
    Genişlik 42 mm / 1.654 inç
    Yükseklik 127 mm / 5 inç
    DIN-35 rayın üst kenarından itibaren uzunluk 137,5 mm / 5,394 inç
    Mekanik Veri
    Montaj tipi DIN 35 ışını
    Malzeme Verileri
    Ağırlık 385 g
    Çevresel Gereklilikler
    Çevreleyen hava (çalışma) sıcaklığı -25… 70 ° C (Cihaz -40 ° C'de tip testi başlatıldı)
    Çevreleyen hava (depolama) sıcaklığı -25… 85 ° C
    Bağıl nem % 5… 96 (yoğuşmaya izin verilmez)
    Kapasite düşüşü -% 5 / K (> 60 ° C, 196… 264 VAC); -% 2,5 / K (> 50 ° C, 85… 195 VAC)
    Kirlilik derecesi 2
    İklim kategorisi 3K3 (EN 60721'e göre)

    Uygunluk işareti BU
    Standartlar/spesifikasyonlar EN 60950-1; EN 61204-3; EN 60335-1; UL 60950-1; UL 508; GL
    Ticari Veri
    Ürün grubu 6 (Arayüz Elektroniği)
    SAP'den ambalaj tipi KUTU
    Menşei ülke NIN-NİN
    GTIN 4055143060486
    Gümrük Tarife numarası 85044082900
