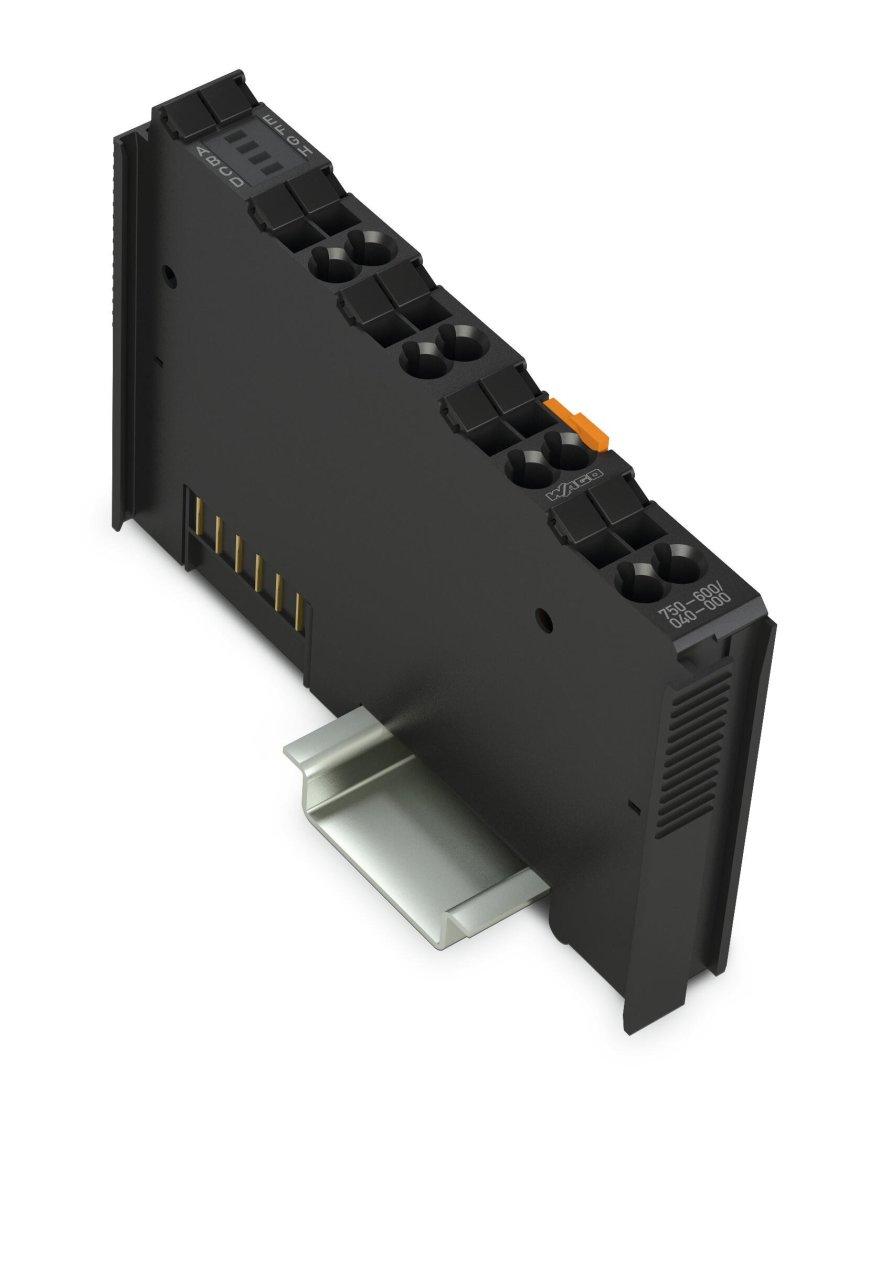

750-600/040-000 Sonlandırma Modülü

Fieldbus düğümünün sonunda donanıma bir sonlandırma modülü takılmalıdır.

Son modül, dahili veri yolunu tamamlayarak kusursuz veri aktarımı sağlar.

Cihaz, aşağıdakiler sayesinde aşırı ortamlarda çalışmak için idealdir:

• Geniş sıcaklık aralığı
• Darbe gerilimlerine ve elektromanyetik girişime yüksek bağışıklık
• Yüksek titreşim ve şok mukavemeti
•

  Ayrıntılar
  Technical Data

  System supply voltage

  )

  Geometrical Data

  Width	12 mm / 0.472 inch
  Height	100 mm / 3.937 inch
  Depth	67,8 mm / 2.669 inch
  Length from upper-edge of DIN-35 rail	60,6 mm / 2.386 inch

  Mekanik Veri

  Montaj tipi

  DIN-35 ray

  Material Data

  Renk	koyu gri
  Gövde malzemesi	Polikarbonat, poliamid 6.6
  Yangın yükü	0,147MJ
  Ağırlık	32,5g
  Uygunluk işareti	CE

  Environmental Requirements

  Surrounding air (operating) temperature	-40 … +70 °C
  Surrounding air (storage) temperature	-40 … +85 °C
  Koruma sınıfı	IP20
  Kirlilik derecesi (5)	IEC 61131-2'ye göre 2
  Çalışma yüksekliği	sıcaklık değer kaybı olmadan: 0… 2000 m; sıcaklık değer kaybı ile: 2000… 5000 m (0,5 K / 100 m); 5000 m (maks.)
  Montaj pozisyonu	yatay (ayakta / yatarken); dikey
  Nısbi nem (yoğuşmasız)	95%
  Relative humidity	Sınıf 3K7/IEC EN 60721-3-3 ve E-DIN 40046-721-3 uyarınca kısa süreli yoğuşma (rüzgar kaynaklı yağış, su ve buz oluşumu hariç)
  Titreşime dayanıklı	IEC 60068-2-6 (hızlanma: 5g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155 uyarınca; EN 61373
  Darbe direnci	IEC 60068-2-27'ye göre (15g / 11 ms / yarım sinüs / 1.000 şok; 25g / 6 ms / 1.000 şok), EN 50155, EN 61373
  EMC immunity to interference	EN 61000-6-1, -2 uyarınca; EN 61131-2; deniz uygulamaları; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994
  EMU:  1 - enterferans emisyonu	EN 61000-6-3, -4, EN 61131-2, EN 60255-26, deniz uygulamaları, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 uyarınca
  Kirletici maddelere maruziyet	IEC 60068-2-42 ve IEC 60068-2-43 uyarınca
  Permissible H2S contaminant concentration at a relative humidity  75 %	10ppm
  Permissible SO2 contaminant concentration at a relative humidity  75 %	25ppm



  Ticari Veri

  Product Group	15 (Remote I/O)
  Pack. unit	1 Stück
  SAP'den ambalaj tipi	box
  SAP tesis 01'den menşei	DE
  GTIN	4050821460428
  SAP tesis 01'den gümrük tarifesi no.	85389091890
