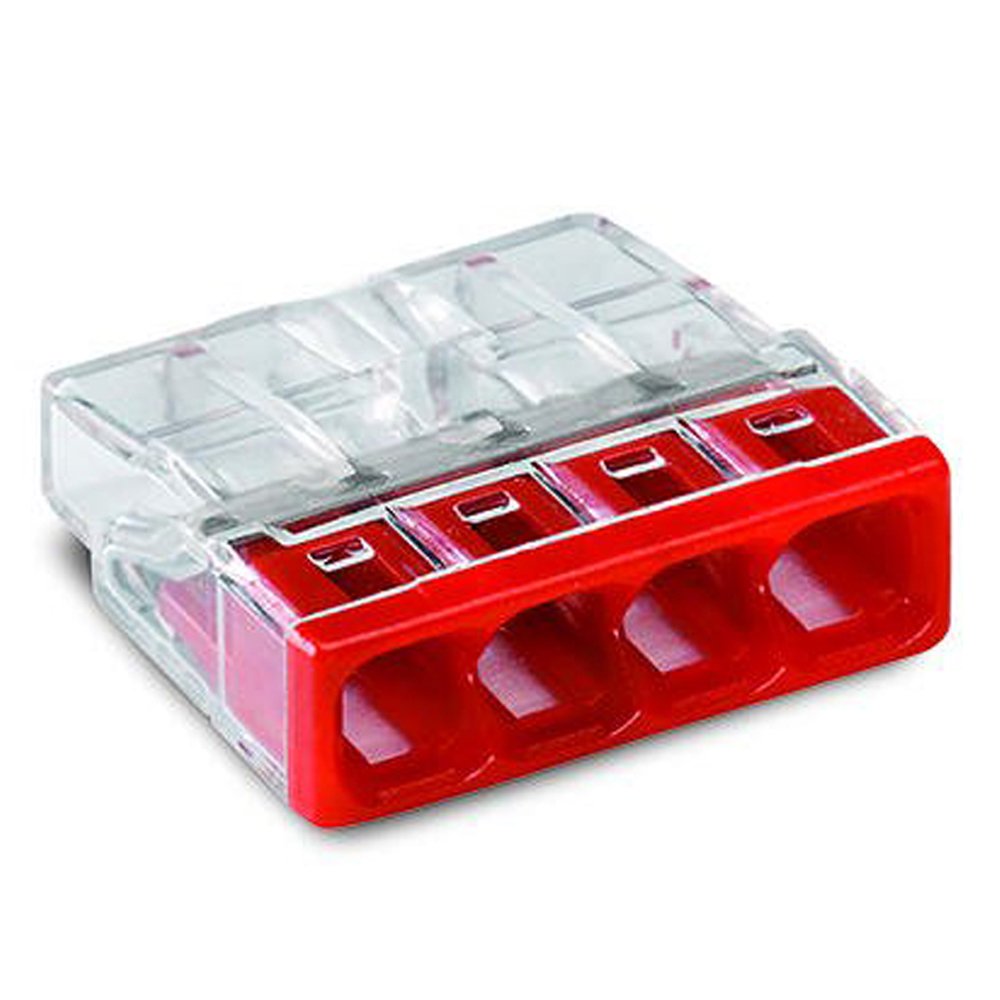

2273-204 4x2.5 mm2 Buat Klemensi

Ürün gamımız geniş bir kesit aralığını destekler: 243 Serisi MICRO PUSH WIRE® Konektörler küçük çaplar için (örneğin düşük gerilimli tesisatlar) özel olarak tasarlanmıştır. 2273 Serisi, 2,5 mm2'ye (14 AWG) kadar olan tek damarlı iletkenleri bağlar; 773 Serisi 4/6 mm2'ye (12/10 AWG) kadar olan iletkenleri bağlar.

• Kompakt boyut
• Tek damarlı iletkenleri içeri ittirerek sonlandırma ile hızlı kablolama
• Aletsiz iletken sonlandırma
• Montaj taşıyıcısı sayesinde dağıtım uygulamaları için kusursuz
• Tekrar kullanılabilir
• İletkenin uygun sokulduğunu gözle doğrulamak için saydam gövde
• Avantajları:

  • Son derece kompakt bir tasarımla uygun kablolama
  • Sekiz adede kadar tek damarlı iletkenin itmeli sonlandırması
  • Kesit aralığı: 0,5… 2,5 mm²
  • Herhangi bir iletken boyutu kombinasyonu mümkündür
  • PUSH WIRE® bağlantısı tek ("s") bakır iletkenleri sonlandırır
  Ayrıntılar

  Notes

  Güvenlik bilgisi 1

  topraklanmış elektrik hatlarında

  Elektrik Verisi



  Ratings per IEC/EN

  1'e göre derecelendirme	IEC/EN 60998
  Anma gerilimi (II / 2)	450V
  Şok gerilimi(2)	4kV
  Nominal akım	24A
  Legend (ratings)	(II / 2) ≙ Overvoltage category II / Pollution degree 2

  Approvals per UL

  Approvals per	UL 486C
  Rated voltage (UL)	600V
  Rated current UL	20A

  Bağlantı verisi

  Toplam bağlantı noktası sayısı	4
  Toplam potansiyel sayısı	1

  Connection 1

  Bağlantı teknolojisi	PUSH WIRE®
  Actuation type	Bastırmalı
  Connectable conductor materials	Copper Aluminum
  Connectable conductor materials (note)	Terminating Aluminum Conductors WAGO spring clamp terminal blocks are suitable for solid aluminum conductors up to 4 mm²/12 AWG if WAGO "Alu-Plus” Contact Paste 249-130 is used for termination. "Alu-Plus” Contact Paste Advantages: Automatically destroys the oxide film during clamping. Prevents fresh oxidation at the clamping point. Prevents electrolytic corrosion between aluminum and copper conductors (in the same terminal block). Provides long-term protection against corrosion. For spring clamp connections with PUSH WIRE® connection technology, WAGO recommends that the aluminum conductor first be cleaned and then immediately inserted into the clamping unit filled with "Alu-Plus” contact paste. It is also possible to apply WAGO "Alu-Plus” additionally on the whole surface of the aluminum conductor before termination. Please note that the nominal currents must be adapted to the reduced conductivity of the aluminum conductors:: 2.5 mm² = 16 A 4 mm² = 22 A
  Tek damarlı boylar	0,5 … 2,5 mm² / 20 … 16 AWG
  Sıyırma uzunluğu	11 mm / 0.43 inch
  Kablolama tipi	Yandan girişli kablolama



  Geometrical Data

  Width	18 mm / 0.709 inch
  Height	5,8 mm / 0.228 inch
  Depth	16,7 mm / 0.657 inch

  Material Data

  Note (material data)	Information on material data can be found here
  Renk	şeffaf
  Cover color	kırmızı
  UL 94'e göre tutuşabilirlik değeri	V2
  Yangın yükü	0,034MJ
  Ağırlık	1,3g



  Environmental Requirements

  Surrounding air (operating) temperature	+60 °C
  Continuous operating temperature	105 °C
  T-Marking per EN 60998	T60

  Ticari Veri

  Product Group	7 (Push Wire Conn.)
  Pack. unit	1000 (100) Stück
  SAP'den ambalaj tipi	box
  SAP tesis 01'den menşei	DE
  GTIN	4050821027867
  SAP tesis 01'den gümrük tarifesi no.	85369010000
